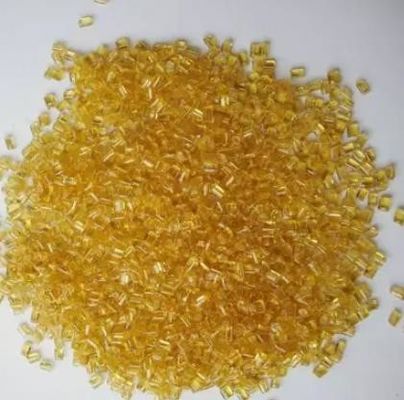

Ultem PEI PW1000は,不満たされた標準流量ポリエテロミド (Tg 217°C) です.NSF-61 と W270 認証アメリカ FDAと欧州食品コンタクトが承認しました
| 資産 | 典型的な価値 | ユニット | 試験方法 |
| メカニカル | |||
| タバー・アブラージョン CS-17 1kg | 10 | mg/1000cy | S-Plastics 方法 |
| 張力ストレス,出力 50 mm/min | 105 | MPa | ISO 527 |
| 張力 断裂 50 mm/min | 85 | MPa | ISO 527 |
| ストレッチストレイン,出力,50 mm/min | 6 | % | ISO 527 |
| ストレッチストレイン,断裂,50 mm/min | 60 | % | ISO 527 |
| 張力モジュール,1 mm/min | 3200 | MPa | ISO 527 |
| 折りたたみストレス,出力,2mm/min | 160 | MPa | ISO 178 |
| 折りたたみモジュール 2 mm/min | 3300 | MPa | ISO 178 |
| 硬さ H358/30 | 140 | MPa | ISO 2039-1 |
| 影響 | |||
| イゾドインパクト 80*10*4 +23°C | NB | kJ/m2 | ISO 180/1U |
| イゾド 衝撃,未刻印 80*10*4 -30°C | NB | kJ/m2 | ISO 180/1U |
| Izod Impact 80*10*4 +23°C と切断されている | 6 | kJ/m2 | ISO 180/1A |
| Izod Impact 80*10*4 -30°Cで切断された | 6 | kJ/m2 | ISO 180/1A |
| 熱度 23°C,Vノッチ エッジ 80*10*4 sp=62mm | 4 | kJ/m2 | ISO 179/1eA |
| チャルピーインパクト,ノッチ,23°C | 10 | kJ/m2 | ISO 179/2C |
| 熱度 -30°C,Vノッチ エッジ 80*10*4 sp=62mm | 4 | kJ/m2 | ISO 179/1eA |
| 熱力 | |||
| 熱伝導性 | 0.24 | W/m-°C | ISO 8302 |
| CTE 23°Cから150°C 流量 | 5.E-05 | 1/°C | ISO 11359-2 |
| CTE,23°Cから150°C,xフロー | 5.E-05 | 1/°C | ISO 11359-2 |
| ビカット 軟化温度 A/50 | 215 | °C | ISO 306 |
| ビカット 軟化温度 B/50 | 211 | °C | ISO 306 |
| ビカット 軟化温度 B/120 | 215 | °C | ISO 306 |
| HDT/Be,0.45MPa エッジ 120*10*4 sp=100mm | 200 | °C | ISO 75/Be |
| HDT/Ae, 1.8 MPa エッジ 120*10*4 sp=100mm | 190 | °C | ISO 75/Ae |
処理
| インジェクション 鋳造 | ||
| 乾燥温度 | 150 | °C |
| 乾燥 時間 | 4 6 | 時数 |
| 最大水分濃度 | 0.02 | % |
| 溶解温度 | 370 410 | °C |
| ノズルの温度 | 350 ¥ 405 | °C |
| 前部 - ゾーン3の温度 | 360 415 | °C |
| 中間 - ゾーン 2 の 温度 | 350 ¥ 405 | °C |
| 後部 - ゾーン1の温度 | 340 ¥ 395 | °C |
| ホッパー温度 | 80 ¥ 120 | °C |
| 菌類 温度 | 140 ¥ 180 | °C |
詳細については,データシートをダウンロードしてください. | |
 | Sサビック・ウルテムPEI PW1000 |
最新の引用文を入手する |
